GM-METER TEST

Une référence pour les expériences de stabilité

Pour une précision au moins 10 fois meilleure qu’avec les méthodes traditionnelles.

Pour un traçage complet de l’expérience.

Pour être guidé tout au long des opérations et ainsi pouvoir opérer avec du personnel non spécialisé.

Pour obtenir l’édition automatique du rapport complet de l’expérience.

Le GM-METER TEST associe un inclinomètre de précision à un puissant logiciel d’enregistrement et d’analyse. Connecté par la liaison USB à votre ordinateur portable, il est immédiatement opérationnel

La sensibilité et la précisions des mesures associées à des techniques élaborées de filtrage permettent d’effectuer l’expérience de stabilité avec de faibles inclinaisons et des mouvements résiduels importants du navire. Les poids inclinant se trouvent réduits, et les opérations peuvent être effectuées au poste habituel du navire.

De plus le personnel nécessaire est extrêmement restreint, il en résulte un gain important sur le temps et le coût de l’opération.

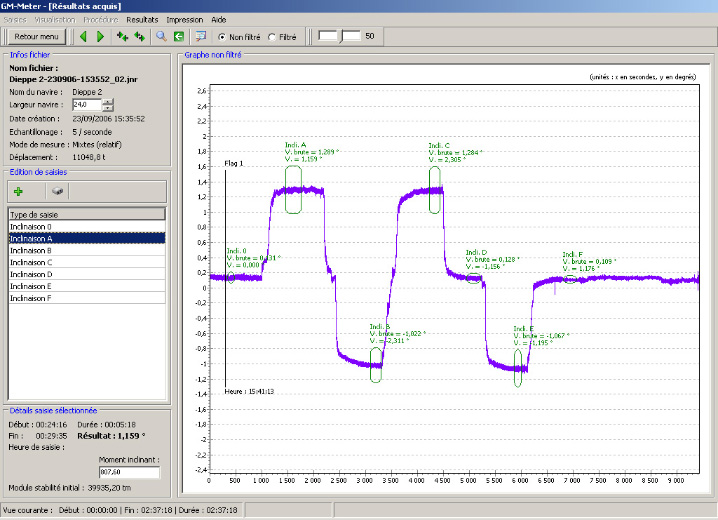

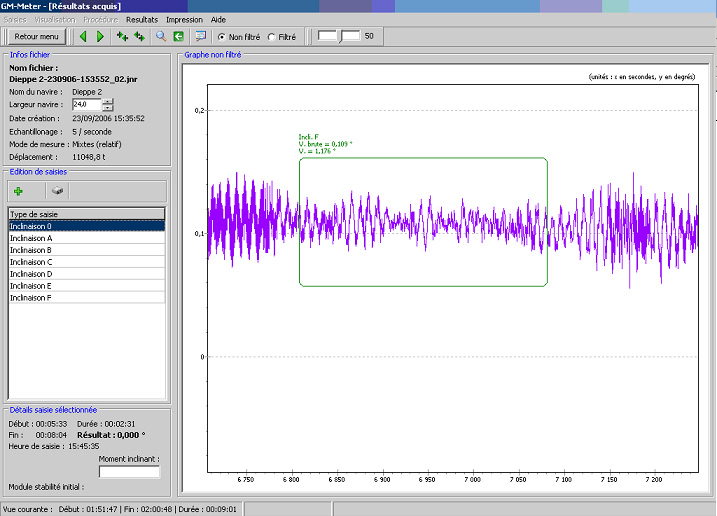

Le GM-METER TEST enregistre numériquement toutes les opérations du début à la fin de l’expérience de stabilité (temps morts compris). Il fournit ainsi un traçage complet de l’expérimentation qui permet de déceler toute anomalie ou incident pour valider les mesures. Cet enregistrement peut être analysé après coup pour effectuer des mesures complémentaire et améliorer encore la précision du résultat.

En fin de traitement, un procès verbal complet de l’expérience est édité, ce qui permet de disposer d’un document irréfutable qui fait foi auprès des autorités, des sociétés de classification, et éventuellement d’une expertise judiciaire.

Le GM-METER TEST existe en deux options de précision :

L’option standard est équipée d’un inclinomètre d’une précision de 0,001°, ce qui garanti au final une précision minimum de 0,01°. Ceci correspond pour un pendule de 6 m de long en oscillation, à une précision de lecture de 1mm sur les élongations.
Notons que les différents règlements exigent pour les inclinomètres utilisés dans les expériences de stabilité, une précision de base de 0,01°.

L’option 1/1000 est équipée d’un inclinomètre dix fois plus précis (0,0001°), ce qui permet dans de bonnes conditions d’expérience d’atteindre une précision finale de 0,001°, c'est-à-dire l’équivalent de 1/10 de mm de lecture pour un pendule de 6 m.

Une mise en oeuvre très simple

Le GM-METER TEST est constitué, d’un boîtier contenant le capteur et l’électronique de conditionnement des mesures, et d’un programme de saisie d’analyse et de visualisation fonctionnant sur un PC portable sous WINDOWS.

Le boîtier capteur est connecté au PC à l’aide d’une liaison USB. Le capteur est alimenté en énergie par le PC à travers la liaison USB.

Tout type de PC portable fonctionnant sous WINDOWS (à partir de 98) et possédant un port USB, peut être utilisé.

L’analyse après coup des mesures peut être effectuée avec le logiciel approprié sur un PC de bureau équipé d’une imprimante.

Si les mesures sont effectuées sur un site dépourvu d’alimentation secteur, l’alimentation autonome du PC portable sera le plus souvent insuffisante pour assurer toute la durée d’une expérience de stabilité. Dans ce cas, nous vous conseillons d’équiper votre PC portable d’une batterie extérieure que nous pouvons vous fournir en option.

Option Mesure des tirants d’eau :

Une expérience de stabilité se compose d’un test d’inclinaison et de la pesée du navire.

Le test d’inclinaison permet de déterminer le module de stabilité :      GM  x  Déplacement

La pesée en déterminant le déplacement permet d’accéder à la valeur du GM qui permettra de calculer KG.

Il est inutile d’améliorer la précision de mesure du module de stabilité si le déplacement n’est pas déterminé avec une précision équivalente (Voir : l’expérience de stabilité).

 L’option Mesure des tirants d’eau est une sonde de pression avec ses accessoires de mise en œuvre qui permet la mesure des tirants d’eau de la même manière que l’on mesure les inclinaisons.

Avec cet équipement on fait l’économie de moyens extérieurs : embarcation, personnel de mise en œuvre.

Avec les tirants d’eau ainsi mesurés on calcule le déplacement du navire et on pourra voir dans Pour plus de détails, comment de cette façon on s’affranchi dans ce calcul de l’imprécision sur la valeur de la densité de l’eau de mer.

Pour plus de détails : Le GM-METER TEST
